LSA Plus zárezová technológia


Zárezová technológia pre rýchle spoje telekomunikačných káblov s priemerom žily Cu 0,4 - 0,8 mm, alebo lanko Cu 7 x 0,12 - 0,32 mm s priemerom izolácie max 1,6 mm. Zárezy sú realizované pod uhlom 45˚ bez skrutkovania, spájkovania, alebo odstránenia izolácie zo žíl. Všetky komponenty sú originály od pôvodného výrobcu s patentom a príslušným certifikátom. Rozdiel medzi lištami LSA Plus a LSA Profil je iba v spôsobe úchytu. Lišty LSA Plus sú určené pre uchytenie na montážne plechové vane.

LSA Plus 2/10 - pre spojenie 10 párov

6089 1 002-02

LSA Plus napojovacia lišta 2/10  - Napojovacia lišta po zasunutí meracieho konektora alebo rozpojovacieho kolíka ponecháva vstup-výstup vždy spojený, je možné sa na ňu iba paralelne pripojiť.

6089 1 102-02  LSA Plus rozpojovacia lišta 2/10 - Rozpojovacia lišta po zasunutí meracieho konektora alebo rozpojovacieho kolíka vstup-výstup vždy rozpojí, je možné prerušiť vedenie a nezávisle odmerať vstup a výstup.

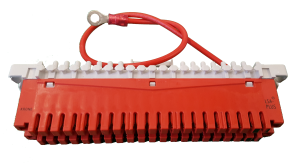

6089 2 017-00   LSA Plus uzemňovacia lišta - Uzemňovacia lišta slúži pre pripojenie zemnení a tienení so všetkých pripojených káblov. Uzemňuje sa pomocou kábla s očkom (súčasťou lišty) na zem konštrukcie.

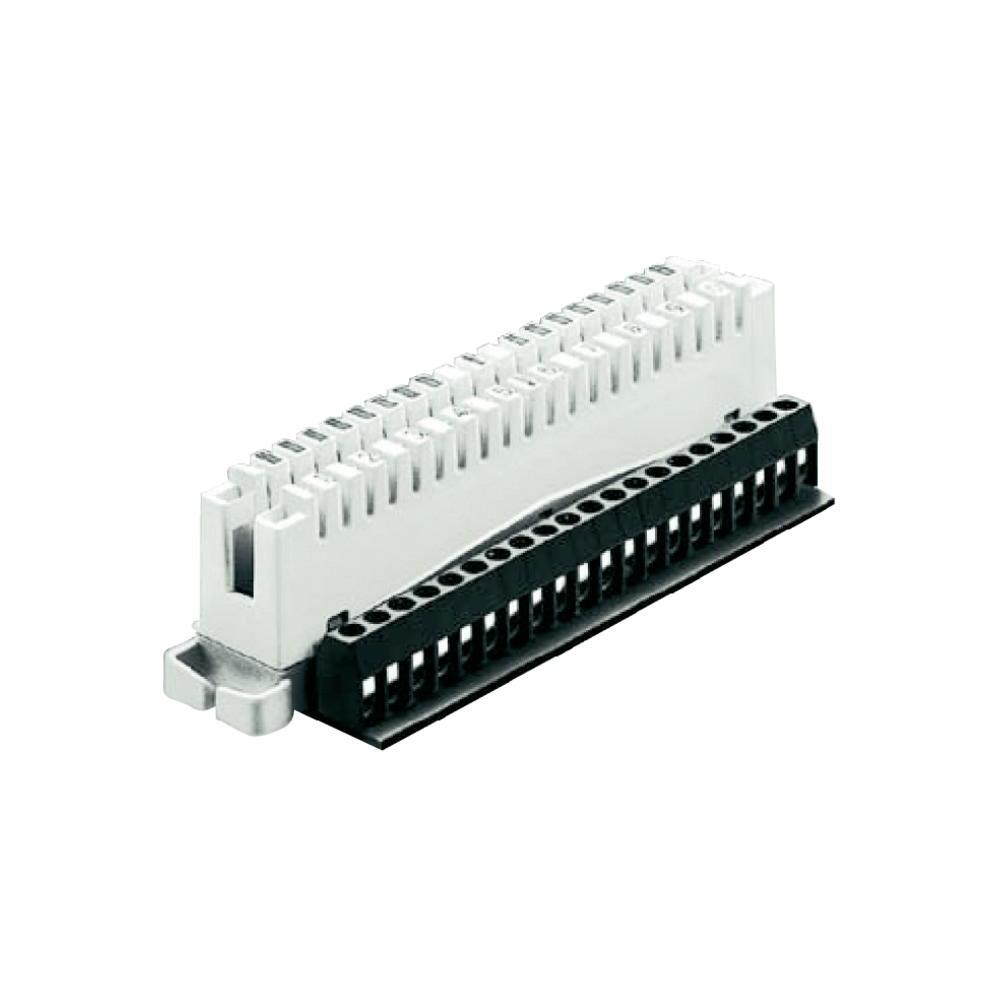

7004 2 001-01   LSA Plus rozpojovacia lišta 2/10 so svorkami na skrutky - Rozpojovacia lišta po zasunutí meracieho konektora alebo rozpojovacieho kolíka vstup-výstup vždy rozpojí, je možné prerušiť vedenie a nezávisle odmerať vstup a výstup. Lišta obsahuje jednu zárezovú stranu a jednu stranu so svorkami na skrutky pre prepoj z kábla s priemerom žily Cu 0,4-0,8mm na kábel s prierezom Cu do 2,5mm2.

Technické parametre

Technické parametre zárezovej technológie produktových radov LSA Profil a LSA Plus sú identické. Rozdiel je iba v spôsobe uchytávania líšt. LSA Plus lišty sa používajú najmä na spájanie káblov vo vnútorných skrinkách, vonkajších skrinkách, alebo vo veľkých nástenných konštrukciách.

Doplnky pre LSA Plus

6089 2 015-01   Popisný rámček - výklopný, na lištu 2/10
6624 2 401-04   Merací konektor 2/4 - biely, s potlačou
6417 2 055-01   LSA PLUS - Nástroj senzorový
